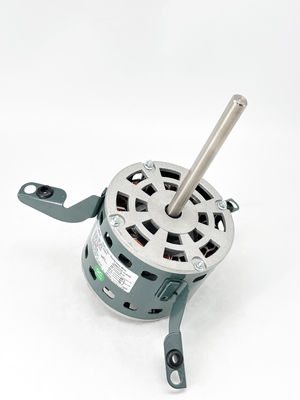

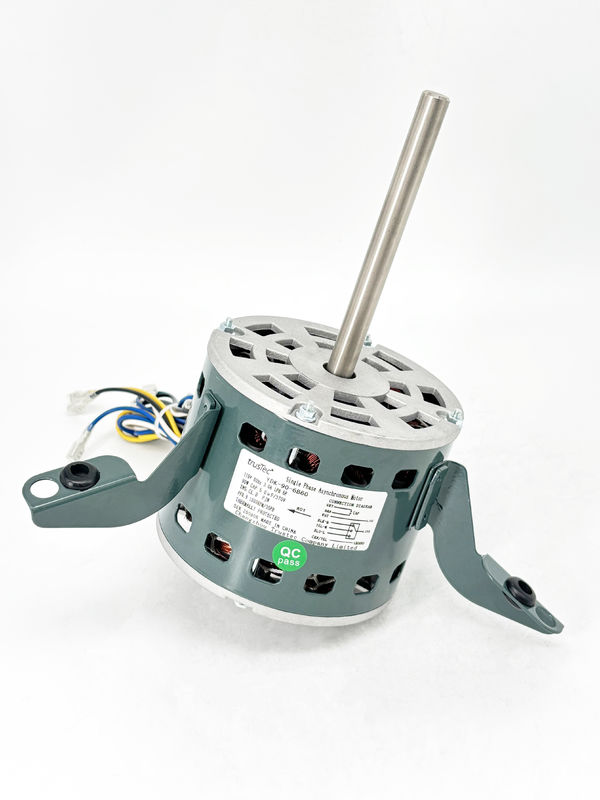

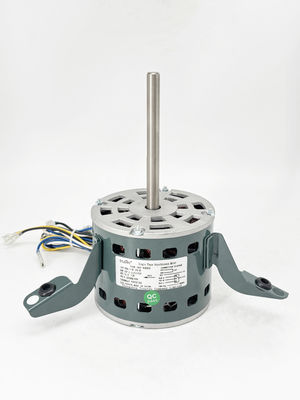

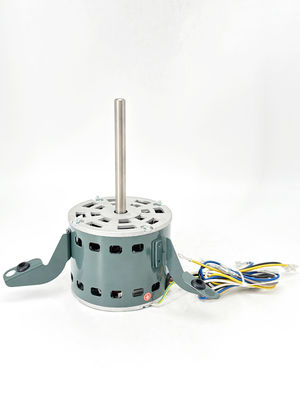

FCU カスタマイズモーター - 90W 1000RPM/3速 240V 60Hz

5段階の選定方法

ステップ1：電気的仕様の一致（必須項目）

まず、既存のモーターの銘板を探します。これが最も重要な情報源です。以下を確認する必要があります。

• 電圧と相: 一般的な電圧は、単相115Vまたは230Vです。警告: 不適切な電圧でモーターを運転すると、焼損の原因となります。

• 馬力（HP）またはワット数: 交換用モーターは、同等以上の定格である必要があります。換算式：1 HP ≈ 746ワット。

• RPM（速度）: 全負荷RPMを正確に合わせます（例：1075 RPM）。速度が異なると、気流とシステムのバランスに大きな影響を与えます。

• アンペア数（FLA）: 新しいモーターの全負荷アンペア数は、元のモーター以上である必要があります。

• 周波数（Hz）: 電源（北米では60Hz、その他の地域では50Hz）に合わせます。

ステップ2：物理的寸法と取り付けの確認

物理的に適合しないモーターは取り付けられません。以下を確認してください:

• フレームサイズとタイプ: これにより寸法が標準化されます（例：42フレーム、48フレーム）。正確に合わせます。

• シャフトの仕様: 直径（一般的：1/2インチまたは12.7mm）、長さを測定し、キー溝の有無を確認します。

• 取り付けブラケット/穴: ボルト穴パターンがFCUハウジングと一致していることを確認します。

• 回転方向: 時計回り（CW）または反時計回り（CCW）の回転が必要かどうかを確認します。多くのモーターは可逆的です。

ステップ3：モーター技術の選択：PSC vs. EC

この選択は、効率、制御、およびコストに影響します。

表1：モーター技術比較

ステップ4：速度と制御要件の決定

• マルチスピード（PSC）: 従来のオプション。既存の配線には、高速、中速、低速のリード線があります。

• 可変速度（EC）: 気流を継続的に調整することにより、究極の快適さと静かな運転を提供します。需要が変動するゾーンに最適です。

ステップ5：最終的な設置前確認チェックリスト

購入および設置前に、以下のすべての項目を確認してください:

• 電気的仕様（V、HP、RPM、A、Hz）が一致している。

• 物理的寸法（フレーム、シャフト、取り付け）が互換性がある。

• モーター技術（PSCまたはEC）がプロジェクトのニーズに合わせて選択されている。

• PSCモーターの場合: 新しい、正しいコンデンサ（µF & 電圧）が調達されている。

• 熱保護: モーターには、過負荷保護が内蔵されています。

• 安全認証: モーターは関連するマーク（例：UL、cUL、CE）を保持しています。

• 配線図 が、新しいモーターの設置に利用できる。

2. 専門家のアドバイスと避けるべき一般的な間違い

3. 結論と次のステップ

FCUモーターの選定に対する体系的なアプローチは、ダウンタイムを防止し、安全性を確保し、エネルギー使用を最適化します。特にEC技術を含む複雑なレトロフィットの場合は、FCUメーカーまたは資格のあるHVAC技術者に相談することを強くお勧めします。

さらにサポートが必要ですか？
特定のFCUモデルに適切なモーターを特定するには、既存のモーターの銘板データとユニットモデル番号を添えて、当社のサポートチームまでお問い合わせください。
