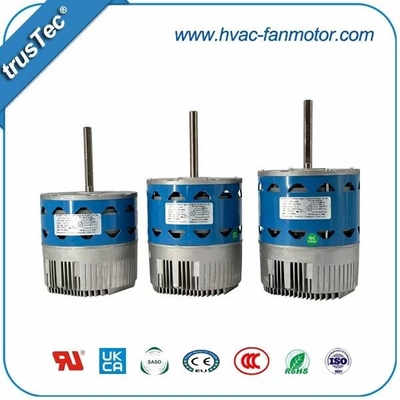

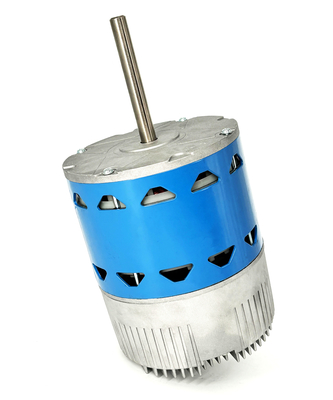

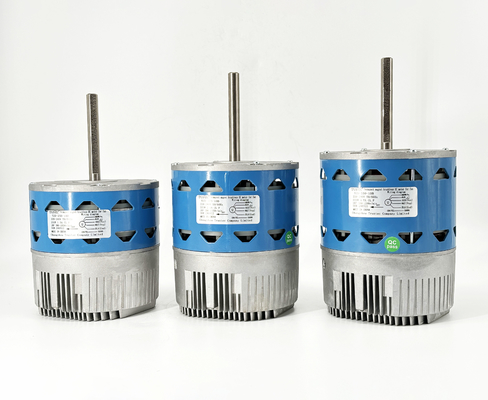

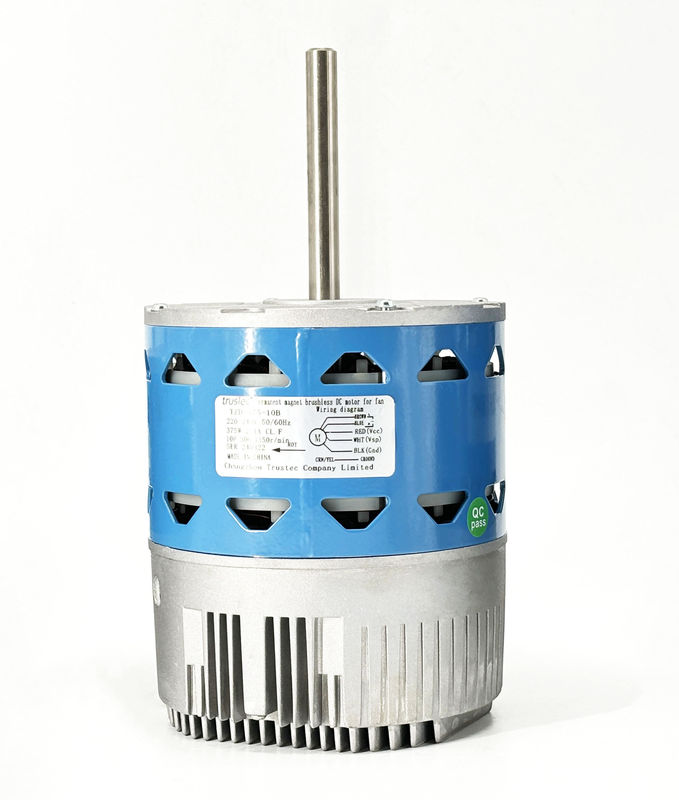

ECM吹風機

高効率の統合ECMモーター

製品概要

ECM ブローバーモーターは,室内HVAC空気移動機器のために設計された高効率で完全に統合されたモーターソリューションです.常磁気モーター技術と インテリジェントな制御装置を組み合わせることで安定した空気流と エネルギー消費を削減し 静かで信頼性の高い操作を可能にします

このモーターは,従来のPSCモーターとX13/常時トルクECMモーターを代替するように設計されており,炉,空気処理機,住宅または軽い商業用HVACシステムに広く使用されています.

室内用 HVAC 装置のみ

基本技術

常磁気同期モーター (PMSM)

高効率のモーター設計により 優れた性能と エネルギー損失を削減します

インテリジェントコントローラ

モーターの正確な操作とシステム互換性のための統合制御電子機器

センサーなしのベクトル制御

高度な制御技術により 外部センサーなしで 円滑に動作できます

自動回転方向識別

起動時に正しい空気流の方向を自動的に検出し,インストールエラーを防ぐ.

主要 な 益

高エネルギー効率

ECMの効率は 85%を超え,システム全体の電力消費を減らすのに役立ちます.

静か で 円滑 な 操作

ソフト・スタートとソフト・ストップは 騒音と機械的ストレスを最小限に抑える

恒常な空気流の性能

恒常トーク出力は,複数の速度レベルで安定した空気流を保証します.

簡単なシステム統合

二重電圧のプラットフォームは 交換と設置を簡素化します

誤り ない インストール

自動回転検出は,誤った空気流の方向を防止します.

長期 的 な 信頼性

組み込まれた保護機能は,モーターとコントローラの両方を保護します.

電気仕様

インプット&パワー

• 入力電圧:115 〜120 VAC ±10%または220 〜230 VAC ±10%

• 周波数: 50 / 60 Hz

• 段階:単段階 (L / N / PE)

電力消費量

• 最大入力電源: 1000W

• 最大入力電流: 15A

• 待機電源消費量: < 5 W

動作モード

• 作業サイクル:連続 (S1)

モーター性能

運動特性

• モータータイプ:常磁気同期モーター (PMSM)

• 制御方法: センサーなしのベクトル制御

性能範囲

• 速度レベル: 600 / 750 / 900 / 1070 / 1200 RPM

• パワー範囲: 1/6 ̇ 1 HP

• モーター効率: > 85%

柔軟な速度制御

サポートされた制御方法

• AC コントロール: 10 〜 30 VAC

• DC コントロール: 827 VDC

• PWM制御:50~200 Hz,10~90%の作業サイクル

シグナル優先論理

SP5 > SP4 > SP3 > SP2 > SP1

コントロール信号がない場合,エンジンはオフになります.

自動回転方向識別 (ARDI)

初期AC電源アップ後,エンジンは自動的に空気の流れの正しい方向を特定するために短い二方向検出サイクルを実行します.

この機能は,設置を簡素化し,不正なモーター回転によるパフォーマンス問題を回避するのに役立ちます.

このプロセス中にエンジンをオフにしてはいけません.

統合保護システム

電気・熱保護

• ロックロータ保護

• 超電流保護

• 超電圧・低電圧保護

• 超温保護

システム保護

• 超負荷保護

• ショート・サーキット保護

• 自動故障回復

環境と運用条件

操作環境

• 動作温度: ¥15°Cから+45°C

• 湿度: < 90% RH (冷却しない)

保存条件

• 貯蔵温度: 40°Cから +60°C

保護評価

• IP40 (室内使用のみ)

適切な冷却のために,モーターはHVACシステムの空気流路内に設置する必要があります.

設置情報

メカニカル仕様

• フレームサイズ:NEMA 48

• 設置方法:腹帯の支架

• シャフト直径: 1/2 インチ

設置に関する注意事項

設置中に吹風機のホイールが正常に中心に並んで,ワイヤリングが下向きに出ていることを確認します.

メンテナンス

メンテナンスの要求事項

モーターは永久に潤滑され,定期的な潤滑は必要ありません.

推奨 方法

• 定期的な空気フィルター交換

• 吹風機の車輪の清掃

• 湿度防止

• HVACシステムの年次メンテナンス

トラブルシューティング概要

一般 的 な 問題

• モーターが動かない:電源がないか制御信号がない

• 誤った速度: 信号レベルの選択が誤った

• エンジンの停止: 保護機能が有効

• 異常な騒音:吹風機の輪の不均衡

信頼性 と 保証

信頼性データ

• MTBF: ≥2万時間

• 断熱抵抗: ≥ 100 MΩ

• 介電強度 1800 VAC

保証情報

• 保証期間: 18ヶ月

不当に設置すると保証は無効になります.不正な配線,湿気露出,誤用,または指定条件外の操作による損傷はカバーされません.

ワイヤリング互換性

X13 互換性

このECM吹風機は,同じ制御ワイヤリングコンセプトに従うGE X13恒定トルクECMモーター既存の HVAC システムと簡単に交換し,互換性を可能にします.

重要 な 通知

低電圧の信号端末に高電圧を適用しないでください.不正な配線により,モーターコントローラが永久に損傷します.
