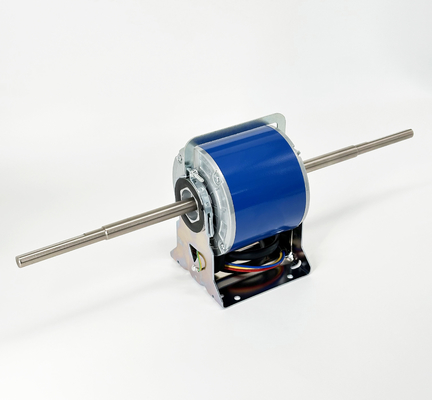

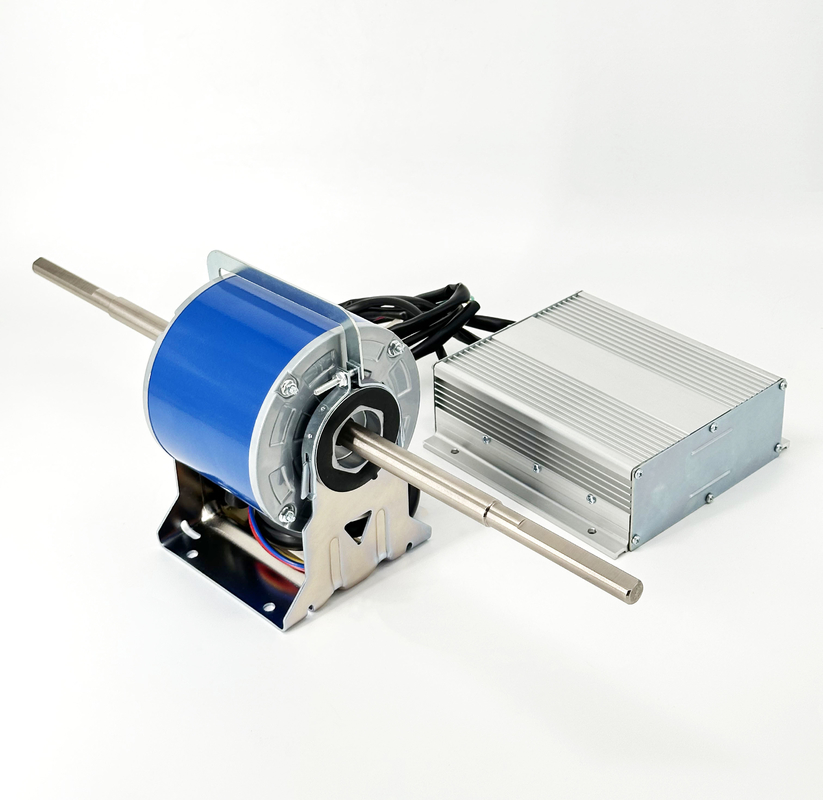

BLDCモーター ファンコイルユニットモーター - 160W 1500RPM 220V 50HZ

製品の特徴

●名電圧:220V,50Hz
●ポーランド:8P
●定数出力:160W
●操作型:S1
●隔熱クラス:B
●環境温度:−10~45°C
●環境湿度:RH90%以下
●ローテーション:CW(LE)
●速度:1500 RPM

定価表

キーパラメータ

PS:すべての次元は,顧客の要求に応じてカスタマイズすることができます.

製品の特徴

1広い速度範囲,強い過負荷能力,高い信頼性,良好な安定性

2優れたトルク特性,中低速で良いトルクパフォーマンス,大きなスタートトルク,小さなスタート電流.

3合理的な構造,高効率,低温上昇,低騒音,低振動

製品アプリケーション

1エアコンその他の換気設備

主な利点

1経営陣は自動車技術者から生まれています

2OEMとODMのオファーです

3UL,CCC,ROHS,CE証明書と厳格な品質管理

4中東と南米への輸出経験が10年以上あります

5優秀で誠実な営業チームを持ち,常にあなたのニーズに効率的に対応します

構造

ブラシレスDCモーターは,2つの主要な部分から構成されています:ローターとステータ

スタータ

ステーターは,ブラシ付きの直流モーターとは異なり,モーターの巻き込みを運びます.コイルはローターには入っていませんが,ローリングされステータルに固定されています.ワイヤーは,ラミネートされた鋼の腕や歯の周りに巻かれています.ステータルの巻き込みを形作る巻き込みは2つの構成に分けられる:集中型と分散型.これらの2つは,コイルがステータ周りに巻き込まれる方法とバックEMFの波形によって異なります.密集した巻き物で,各相はステータアームの周りに巻き込まれ,トラペゾイド式バックEMF波形を与えます.その名前からわかるように,分散巻きは複数の腕に沿って配分された相コイルを持っています.シヌソイドバックEMF出力シヌソイドバックEMFは,トルクの波動を減らすが,追加の銅の巻き込みを含んでいる.

ローター

ローターは主に軸と磁気極を交互に持つ常磁石から構成される.ローターの極の数は用途によって異なります.より多くのポールを持つことは,トルクを向上させるが,最大速度を低下させるフェライト磁石はローターで一般的に使用されていますが,稀土磁石は,この役割を大幅に引き継ぎました.特に電動車では,より小さいサイズでより大きな電力の密度があるためより軽く,よりコンパクトなモーター設計を提供します.

内部ローターの設計またはインランナー

BLDCモーターの大部分は,永久磁石ローターがロープステータルの内側に配置されている. 2つの主な利点は,巻き込みの位置による高熱散電効率,そして,モーターユニットの全体的な回転を最小限に抑える能力しかし,高エネルギー磁石を使用する必要があるため,コストに影響を与える可能性があります.低慣性のため,インランナー設計は,ファンジェット,RCカー,電気自動車.

外部ローターの設計またはアウトランナー

このセットアップでは,外部ローターはステータを収納し,従来のモーターよりも大きい.これは,より高い慣性の瞬間を提供し,低速でスムーズな回転を提供し,波動トルクを減らすこの設計は,ポンプや扇風機 (ローターのハウジングがハブとして機能できるため) などの高トルクアプリケーションで一般的に見られます.

BLDC モーターの利点

ステータ上の3つのコイルを持つBLDCモーターは,これらのコイルから延伸する6つの電気線 (各コイルに2つ) を有する.ほとんどの実装では,これらのワイヤのうち3つが内部に接続される.残りの3本のワイヤがモーターボディから伸びている (前述の2本のワイヤがブラシモーターから伸びていると違います)BLDCモーターケースの配線は 単に電源セルの正端と負端を接続するよりも複雑ですこのシリーズの第2セッションで,これらのモーターがどのように動作するかをより詳しく見ていきます.BLDCモーターの利点を調べて結論します.

このモーターは,最大回転力 (トルク) で連続的に制御できるので,効率性も大きな利点です.旋回の特定の点での最大トルクに達するブラシ付きモーターがブラシなしモデルと同じトルクを出せるためには,より大きな磁石を使用する必要がある.このため,小さなBLDCモーターでさえかなりの電力を出せる.

第2の大きな利点は,制御可能性である.BLDCモーターは,フィードバックメカニズムを用いて制御され,望ましいトルクと回転速度を正確に提供することができる.精密 な 制御 に よっ て,エネルギー 消費 と 熱 発生 が 減少 する電池で動いている場合,バッテリーの寿命を延ばします.

BLDCモーターは ブラシがないため 耐久性も高く 電気騒音も少ないブラシとコンムーターは,連続的に動く接触により磨き消されます.電気騒音,特に,電池の電源がブラシがコンムーターの隙間を通過する領域で発生する傾向がある強い火花の結果です電気騒音を避けることが重要なアプリケーションでは,BLDCモーターはしばしば好ましいと考えられるのはこのためです.

BLDC モーターの理想的な用途

BLDCモーターは高効率で制御可能で 寿命も長いことがわかりました では何のために使えますか?連続して動く装置で広く使用されています洗濯機,エアコン,その他の消費電子機器に長らく使われてきましたが 最近は扇風機にも登場しています高い効率が電力消費を大幅に削減するのに貢献した場合.

掃除機にも使われています ある例では制御プログラムの変更により,回転速度が大きく急上昇した.このモーターが提供する優れた制御性の例です..

BLDCモーターはハードディスクドライブを回転させることも使われています 耐久性によりドライブが長期間にわたって信頼性を持って動作しますエネルギー効率が重要になってきている地域では エネルギー削減に寄与する一方で.
