室内扇風機モーター工場 静かで効率的な空気移動への信託
快適な室内環境の裏には オフィスビル,病院の部屋,レストランのキッチンなど静かで信頼性の高い空気を移動する扇風機のネットワークがありますこの扇風機は,重要な部品である室内扇風機モーターに依存しています. 雨,雪,極端な温度に耐えなければならない屋外扇風機とは異なり,室内扇風機モーターは静かな動作のために設計されています.乾燥した状態や軽塵のある状態で長生きトラステック (Trustec) は,屋内用扇風機エンジン工場として,www.hvac-fanmotor.com について) は,蒸発機扇風機,室内ユニットのコンデンサ扇風機,空気処理ユニット,扇風機コイル,換気扇風機を動かすモーターの製造に特化した会社です.この 記事 は,高品質 の 室内 扇風機 の モーター に 必要な もの を 調べるなぜ適切な製造パートナーを選ぶことが HVAC ディストリビューターや請負業者や機器OEMにとって重要なのか
室内 扇風機 の モーター は どんな もの です か

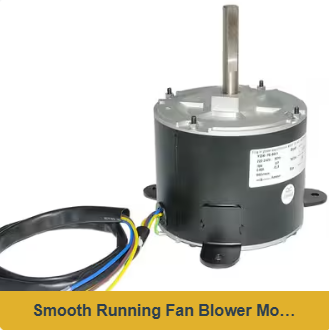

室内扇風機モーターは,換気スペース内の扇風機ブレードまたは吹風機ホイールを動かすために特別に設計された電気モーターの一種である. These motors are typically single-phase (though three-phase is used in larger commercial units) and range from small shaded pole designs at 5–30 watts up to permanent split capacitor (PSC) or electronically commutated motors (ECM) at 1/4 to 1 horsepower室内扇風機モーターと汎用モーターを区別する主な特徴は以下の通りである.
-
低騒音操作: 室内 環境 は 静かな 性能 を 要求 し て い ます.我々の 工場 は,振動 や 磁気 鳴き声 を 最小限に 抑える ため の ローター や 軸索 を 設計 し て い ます.
-
熱保護: 室内扇風機モーターは,天井の穴や機器のクローゼットなどの狭い空間に設置されることが多い.過熱防止は不可欠です.
-
多速タップ:多くの室内扇風機モーター (特にPSCタイプ) は,加熱,冷却,または扇風機のみモードにマッチするために3×4速度設定を提供しています.
-
コンパクトな形状: 室内ユニットには限られたスペースがあります.私たちのモーターは薄いプロファイルと小さなターミナルボックスがあります.
-
耐久性のあるベアリング: スリーブベアリングやシールされたボールベアリングは,年間3,000時間を超える連続作業サイクルのために選択されます.
トラステックでは 毎月何千もの 室内扇風機モーターを製造し HVACの販売業者や エアハンドラーのOEMや アフターマーケットの交換チャネルに サービスを提供しています
室内扇風機エンジン工場のコア製造能力
専用の室内扇風機工場は,いくつかの生産分野をマスターする必要があります.以下はTrustecが各段階にアプローチする方法です.
1ステータスとローターのラミネーションの精密スタンプリング
室内扇風機モーターでは,我々は高級の非指向シリコン鋼 (通常50W800または50W600) を使用し,コア損失を削減し,効率を改善します..スタンププレスは 順次型マートで 連続したスロットジオメトリの 層状を製造します安定した空気隙間とトルクを維持するための重要なパラメータであるPSCモーターでは,補助巻き付けのための追加のスロットもスタンプします.各ラミネーションは,磁気浸透性と保温コーティングの整合性のためにテストされます.
2自動巻き込みと挿入
室内扇風機には 精密な銅の巻き込みが必要です 工場では CNC制御の巻き込みマシンを使用し 正確な回転数と一貫した緊張を適用します我々は,設計に応じて,同時にまたは順番にメインと補助巻きの両方を巻き巻き上げ後,隔熱抵抗テストとコイル抵抗測定を行います. ± 5%を超える偏差は,マシン再校正を誘発します.我々は,二重層またはランダムにロープコイルを使用します モーターフレームサイズと効率の目標に応じて.
3シャフト製造とロータ組成
室内扇風機モーターのローターは,鋼軸に固定された,鋳型アルミのリスケージで構成されています.私たちのローター鋳造プロセスは,真ん中の穴を防ぐために正確な温度制御を持つ高圧ダイ鋳造機械を使用鋳造後,ローターは平らな表面仕上げと正確な外径の許容量 (典型的には±0.03mm) を達成するために加工されます.シャフトは,湿気のある室内アプリケーションにおける耐腐蝕性のために,炭酸鋼または不oxidable鋼を磨く (eシャフトは制御された干渉フィットでローターのコアに押されます.過剰な流出は振動や騒音を引き起こす.
4. 軸承の選択と潤滑
室内扇風機モーターは数千時間,通常は混雑時間中に連続して動作する.したがって,ベアリングの選択は重要です.Trustecは2つの主要なオプションを提供しています:
-
カーブベアリング (油浸しブロンズ): 最も静かなオプションで,コスト効率が高く,ほとんどのHVAC室内アプリケーションに適しています.私たちは潤滑油の貯蔵庫と高級シンター銅を使用します.
-
ボールベアリング (二重シールド): 寿命が長く,温度耐性が高く,速度制御または熱い環境 (例えば,風が悪い空気の天井の上) で動作するモーターに最適です.
各ベアリングは,不整列を避けるために自動プレス装置を使用して設置されます.-10°Cから70°Cの温度で安定している特定の種類の合成油を適用します.
5収納と冷却
室内扇風機モーターは,通常開いているか完全に閉ざされている (TE).開いた設計 (通常,ドリッププルーフまたは室内使用のためのオープン) は,冷却のためにモーターを通って空気が循環することを可能にします.TE の 設計 は 塵 や 偶然 の 接触 に 対し て 保護 し て い ます が,少し も 熱い 状態 で 動作 し ます工場では両タイプも生産しています.TEモーターでは,熱シンクとしても機能する精密型鋳型アルミニウムホイスを使用します.換気孔は,戦略的に配置され,エンジンボディの上に扇風機刃から空気流を導きます.
6スピードタップとターミナル構成
多くの室内扇風機モーターはPSC型で,複数の速度のタップがあります.私たちの工場は3,4,または5つのタップ (高,中,低,普通) のターミナルボードを設置します.腐食 に 耐える ため に,水道 蛇口 は 銅 や 青銅 に 覆い て いる業界標準に合わせて,色でコードされた隔熱 (例えば,黒は高い,青は中等,赤は低い,白は一般的) を備えた,前もって固定された鉛線も提供しています.カスタム注文では,女性用クイック接続端末ブロックやモレックスコネクタを組み込むことができます.
トラステックにおける試験と品質保証
信頼性の高い屋内扇風機工場は,完全にテストされていない製品を出荷しません. 私たちの品質管理プロトコルには,
-
ローリング抵抗のチェック: メイン・アクシリエンス・ロールのコンピュータ測定
-
ダイレクト力試験 (Hi-Pot): 1500V AC 1秒間,巻き込みと地面の間.
-
断熱抵抗試験: 500V DC,最低100MΩ
-
無負荷の電流と電力を測定する: 設計仕様に照らして検証
-
速度測定 (多速モーター用): 各タップは,名値電圧でテストされます.
-
振動試験振動速度が1.5mm/s (RMS) 未満であることを確認します.
-
音響騒音チェック半無音室では,1メートル離れたところから音圧を測定します.小型室内扇風機モーターでは通常35dB (A) の値が許容されます.
-
ランインテストローヤリングと潤滑油を安定させるために,すべてのモーターは少なくとも30分低速で動作します.
批量生産では ANSI/ASQ Z1.4 サンプリングプランに従います テストに失敗したモーターは 原因分析のために分解され 修正措置は文書化されます
室内扇風機モーターのカスタマイズサービス
室内用扇風機エンジン工場と直接協力する利点の1つは,カスタマイズする能力です.Trustecでは,通常,カスタマイズされた要求を満たします.
-
非標準的な軸長と直径: 独特の扇風機刃ハブのために
-
特殊の固定支架: 再設計せずに既存のエアハンドラーホイスに入れられる.
-
電圧変動: 100V (日本),115V (北米),220-240V (ヨーロッパ,アジア,オーストラリア) 50または60Hz.
-
熱保護具: 自動リセット バイメタルまたは一回用 熱ファイューズ ローリングに埋め込まれた
-
鉛線の長さと結末: 切断された端,標示された端,またはカスタム・ハーネス・アセンブリ.
-
湿度耐性コーティング: 湿度が高い室内用 (室内プール換気や洗濯室など)
オーダーメイドの室内扇風機モーターの最小注文量は通常200台ですが,小型プロトタイプ (5~10台) は検証のために利用できます.
トラステック室内扇風機の応用
私たちの工場は,幅広い機器のための室内扇風機モーターを供給します:
-
ファンコイルユニット (FCU): ホテル,アパート,商業用建物で,個々の室温制御に使用されます.
-
空気処理装置 (AHU): 中央換気システム用の大型室内扇風機 (最大5HP)
-
スプリットシステム室内ユニット: 壁式または天井式キャセット式ACユニットの内部にある吹風機.
-
冷蔵庫の展示ケース: 食料品店のデリーケース,飲料冷蔵庫,ワインキャビネット用の蒸発扇モーター.
-
ランゲージ・ハプと排気扇: キッチンや浴室の換気用の小さな遮蔽柱やPSCモーター.
-
空気浄化器と脱湿器: ポータブル家電用の小型扇風機モーター
-
電子冷却: サーバールーム,通信用キャビネット,医療画像機器のファン
なぜTrustecを 室内扇風機エンジン工場として選ぶのか?
適切な製造パートナーを選ぶことは,製品の信頼性,ノイズレベル,エネルギー消費に直接影響します.
-
安定した品質:ISO 9001に基づく品質管理システムと社内のテストにより 各モーターの性能がサンプルと一致します
-
短期間: 標準的な室内扇風機モーターは15~20日以内に出荷されます. オーダーメイドの注文は,通常,小量から中量に4~5週間です.
-
技術支援: 弊社の エンジニア は,故障 分析,設置 指導,設計 勧告 を 提供 し ます.わたしたち は HVAC 技術 者 や 製品 設計 者 の 言語 を 同じ よう に 話し ます.
結論
室内扇風機モーターは小さな部品ですが その性能は HVACや換気システムのユーザー体験を決定しますブランドの評判を傷つけ 高額なサービス電話につながります室内扇風機エンジンの工場として,Trustecは,数十年もの経験を持つ, 静かに,効率的に,そして信頼性を持って,何年も動作するモーターを製造します.製造プロセスのすべてのステップは,あなたの期待を満たすまたは超えるモーターを提供するように設計されています.
標準またはカスタマイズされた室内扇風機モーターの信頼できるソースを探している場合は,www.hvac-fanmotor.com についてトラステックチームに連絡して 需要の量,技術仕様,配達予定について お話しします
トラステック 静かな電源で 室内快適に
